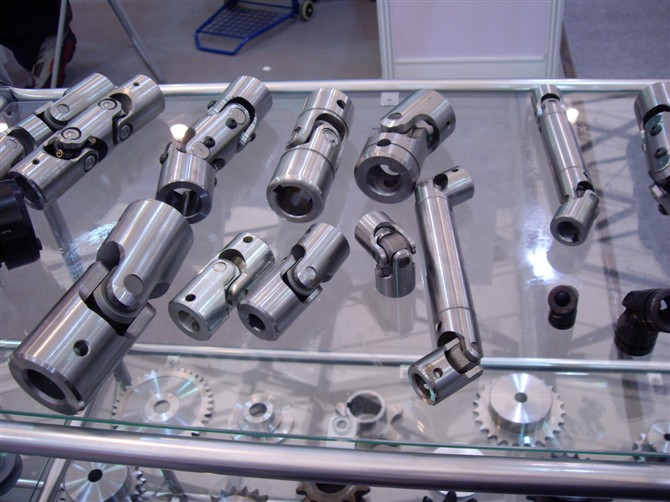

WS WSD 十字萬向聯軸器
|
系列編號： 020101
產品名稱： WS WSD 十字萬向聯軸器
-
- 單節 雙節可供選擇，每節最大工作角度為45度。
- 適合于各種通用機械的場所，最高轉速可達1000轉/分鐘
- 滑動軸承，免維護
- 孔聯結方式：鍵、六角孔、方孔
- 運轉同心度高，工作壽命長
技術參數
萬向節使用范圍：廣泛用于軋鋼機械、校平機械、軋輥機械、印刷機械、包裝機械、木工機械、汽車行業、自動化設備等行業。
萬向節內孔，外徑，長度可按客戶要求定制，材料也可按客戶要求選用40Cr 或 不銹鋼。
|
|
|
|
| 型號 |
公稱扭矩 N.m |
d | D | L2 | L3 | L4 | L | f | w |
轉動慣量 kg.m2 |
||||||
| Y | J1 | Y | J1 | Y | J1 | WSD型 | WS型 | |||||||||
| Y型 | J1型 | Y型 | J1型 | |||||||||||||
|
WS1
WSD1 |
11.2 | 8 | 16 | 60 | - | 80 | - | 20 | 20 | 8 | 8 | 0.06 | - | 0.08 | - | |
| 9 | 60 | - | 80 | - | 10 | |||||||||||
| 10 | 66 | 60 | 86 | 80 | 25 | 22 | 10 | 0.05 | 0.07 | |||||||
|
WS2
WSD2 |
22.4 | 10 | 20 | 70 | 64 | 96 | 90 | 26 | 25 | 22 | 10 | 10 | 0.10 | 0.09 | 0.15 | 0.15 |
| 11 | 70 | 64 | 96 | 90 | 10 | |||||||||||
| 12 | 84 | 74 | 110 | 100 | 32 | 27 | 12 | 12 | ||||||||
|
WS3
WSD3 |
45 | 12 | 25 | 90 | 80 | 122 | 112 | 32 | 32 | 27 | 12 | 12 | 0.17 | 0.15 | 0.24 | 0.22 |
| 14 | 90 | 80 | 112 | 112 | 14 | 14 | ||||||||||
|
WS4
WSD4 |
71 | 16 | 32 | 116 | 82 | 154 | 130 | 38 | 42 | 30 | 16 | 16 | 0.39 | 0.32 | 0.56 | 0.49 |
| 18 | 116 | 82 | 154 | 130 | 18 | 18 | ||||||||||
|
WS5
WSD5 |
140 | 10 | 40 | 144 | 116 | 192 | 164 | 48 | 42 | 30 | 18 | 18 | 0.72 | 0.59 | 1.04 | 0.91 |
| 20 | 144 | 116 | 192 | 164 | 52 | 38 | 20 | 20 | ||||||||
| 22 | 144 | 116 | 192 | 164 | 22 | 22 | ||||||||||
|
WS6
WSD6 |
280 | 24 | 50 | 152 | 124 | 210 | 182 | 58 | 52 | 38 | 8 | 24 | 1.28 | 1.03 | 1.89 | 1.64 |
| 25 | 172 | 136 | 330 | 194 | 62 | 44 | 25 | |||||||||
| 28 | 172 | 136 | 330 | 194 | 62 | 44 | 25 | |||||||||
|
WS7
WSD7 |
560 | 30 | 60 | 226 | 182 | 296 | 252 | 70 | 82 | 60 | 30 | 30 | 2.82 | 2.31 | 3.90 | 3.36 |
| 32 | 226 | 182 | 296 | 252 | 30 | |||||||||||
| 35 | 226 | 182 | 296 | 252 | 35 | -- | ||||||||||
|
WS8
WSD8 |
1120 | 38 | 75 | 240 | 196 | 332 | 288 | 92 | 82 | 60 | 35 | -- | 5.03 | 4.41 | 7.25 | 6.63 |
| 40 | 300 | 244 | 392 | 336 | 112 | 84 | 40 | -- | ||||||||
| 42 | 300 | 244 | 392 | 336 | -- | |||||||||||
