昕德滾子鏈聯軸器鏈條規格

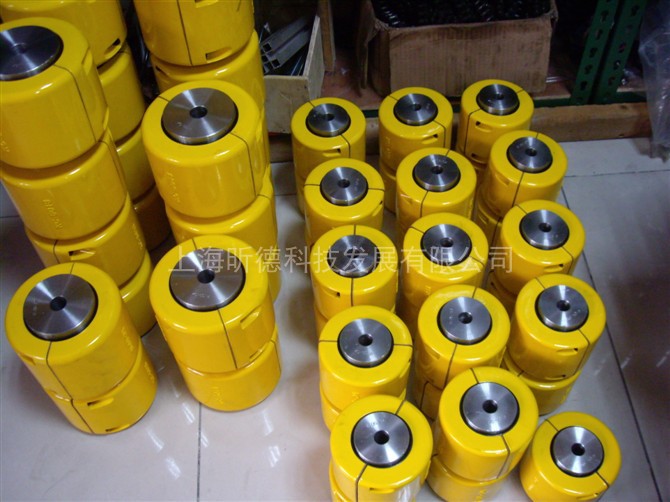

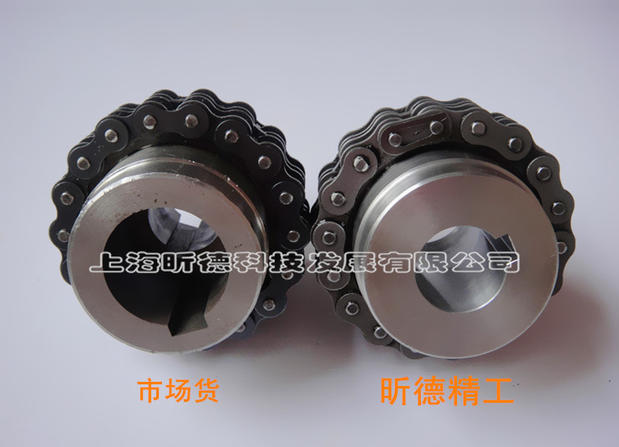

鏈條聯軸器是利用公用的鏈條，同時于兩個齒數相同的并列鏈輪嚙合，不同結構型式的鏈條聯軸器主要區別是采用不同鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不 高、工作可靠、壽命較長、成本較低等優點。可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

大多數鏈條已列為國際標準，發達國家國家標準或中國國家標準，這些鏈條的鏈號標識，不難從標準中查到。然而在鏈條國際貿易交往中，常常流行著美國、日本、德國、意大利、比利時等國家的鏈條企業鏈號，使得我們的鏈條企業家們望之茫然無對，束手無策。故筆者就此做些引導，對于從事鏈條貿易的諸位，或許稍有裨益。

帶有前綴的鏈號

1.RS系列直板滾子鏈 R—Roller S—Straight例如-RS40即08A滾子鏈；

2.RO系列彎板滾子鏈 R—Roller O—Offset例如-R O60即12A彎板鏈；

3.RF系列直邊滾子鏈 R—Roller F—Fair例如-RF80即16A直邊滾子鏈；

4.SC系列齒形鏈（無聲鏈）S—Silent C—Chain來自ANSI B29.2M齒形鏈和鏈輪標準。例如-SC3即CL06齒形鏈，節距為9.525；

5.C系列輸送鏈 C—Conveyor例如-C2040即08A雙節距輸送鏈 C2040 SL SL—Small roller小滾子 C2060L L—Large roller大滾子 CA650 C—Conveyor A—Agriculture,農機輸送鏈小滾子型 Smali roller type大滾子型 Large roller type；

6.L系列板式鏈 L—Leaf chain例如 AL422即A型板式鏈，節距12.7，組合2×2美國鏈號 1975年取消 BL546即B型板式鏈，節距15.875，組合4×6美國鏈號 LH0822即BL422，H—Heavy重型 ISO鏈號 LL1044，L—Light輕型 ISO鏈號；

7.M系列公制鏈條 M—Metric measure例如-M20內節內寬為1530mm的滾子鏈，有7種公制節距；

8.W系列焊接鏈 W—Welded。
